Hyper-V vGPU를 위한 DDA 설정 방법

안 문제로 인해 RemoteFX vGPU는 2020년 7월 14일 보안 업데이트부터 모든 버전의 Windows에서 사용할 수 없게 되었고, 2021년 4월 13일 보안 업데이트에 RemoteFX vGPU가 제거되어, DDA를 이용하여 vGPU를 사용해야 합니다.



0) 설치 환경

- 호스트 OS : Windows Server 2019 64bit

- 게스트 VM : Windows Server 2019 64bit

- GPU : Geforce T1000



0-1) 주의사항 : DDA 설정 시 아래의 기능 사용 불가

- VM 저장 / 복원

- VM의 실시간 마이그레이션

- 동적 메모리 사용

- HA(고가용성) 클러스터에 VM 추가



1) 사전 확인 사항

장치관리자에서 NVIDIA T1000 8GB GPU 확인 후 해당 GPU 속성창 실행

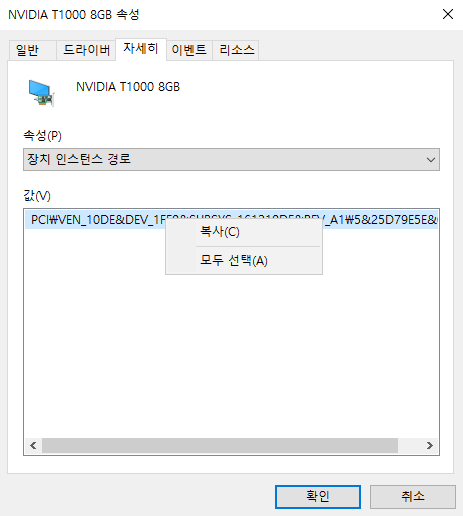

장치 인스턴스 경로 값 복사 후 보관

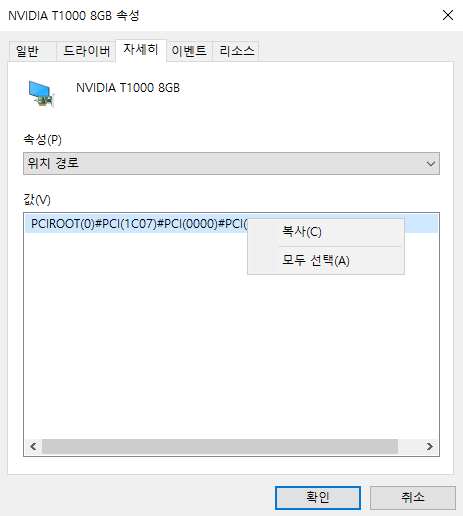

위치 경로 값 복사 후 보관

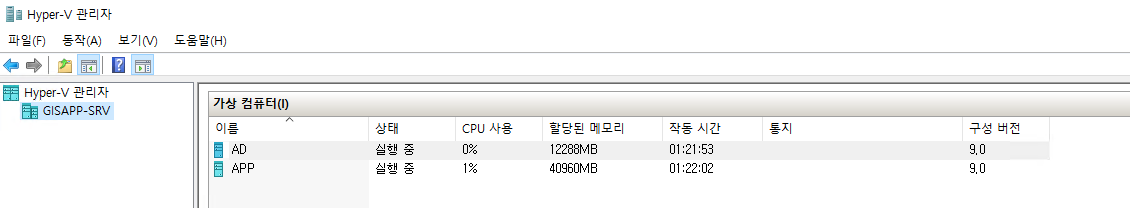

VM이름, GPU 인스턴스 경로, GPU 위치 경로 확인

적용 VM : APP

외장 그래픽 카드 개수별 VM 1:1 매칭 (VM 3대 vGPU 부여 시 필요 그래픽 카드 3개)



제어판 – 장치관리자 – 디스플레이 어댑터 – VM에 할당할 GPU 카드 속성 – 자세히

인스턴스 경로 : PCI\VEN_10DE&DEV_1FF0&SUBSYS_161210DE&REV_A1\4&273B1A92&0&0010

위치 경로 : PCIROOT(80)#PCI(0200)#PCI(0000)



2) 변수 선언 및 할당

- GPU 장치 인스턴스 경로 변수 선언 및 할당

$gpudevs = "PCI\VEN_10DE&DEV_1FF0&SUBSYS_161210DE&REV_A1\4&273B1A92&0&0010“

- GPU 위치 경로 변수 선언 및 할당

$locationPath = "PCIROOT(80)#PCI(0200)#PCI(0000)"



반응형



3) VM 설정

## 설정은 PowerShell 관리자 모드에서 진행 / VM 종료 후 진행 ##

#VM 설정

#자동 중지 작업 설정(가상 컴퓨터 끄기 로 설정이 변경됩니다.)

Set-VM -Name APP -AutomaticStopAction TurnOff

#CPU에 Write-Combining 설정

Set-VM -GuestControlledCacheTypes $true -VMName APP

#32 bit MMIO 공간 구성

Set-VM -LowMemoryMappedIoSpace 3Gb -VMName APP

#32 bit 이상 MMIO 공간 구성

Set-VM -HighMemoryMappedIoSpace 33280Mb -VMName APP



* MMIO 공간에 대해서 추가적인 확인은 URL 참조

https://docs.microsoft.com/ko-kr/windows-server/virtualization/hyper-v/plan/plan-for-deploying-devices-using-discrete-device-assignment



4) 호스트 서버 설정

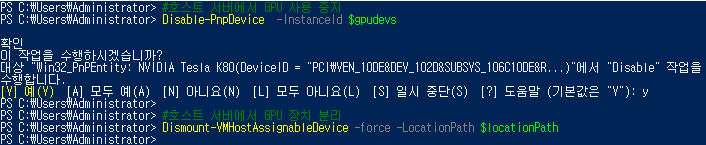

- 호스트 서버에서 GPU 장치 사용 안함으로 설정(장치관리자에서도 가능)

Disable-Pn–Device –InstanceID $gpudevs

- 호스트 서버에서 GPU 장치 분리

Dismount-VMHostAssignableDevice -force -LocationPath $locationPath



5) VM에 GPU 장치 할당

- VM에 GPU 장치 할당

Add-VMAssignableDevice -LocationPath $locationPath –VMName APP

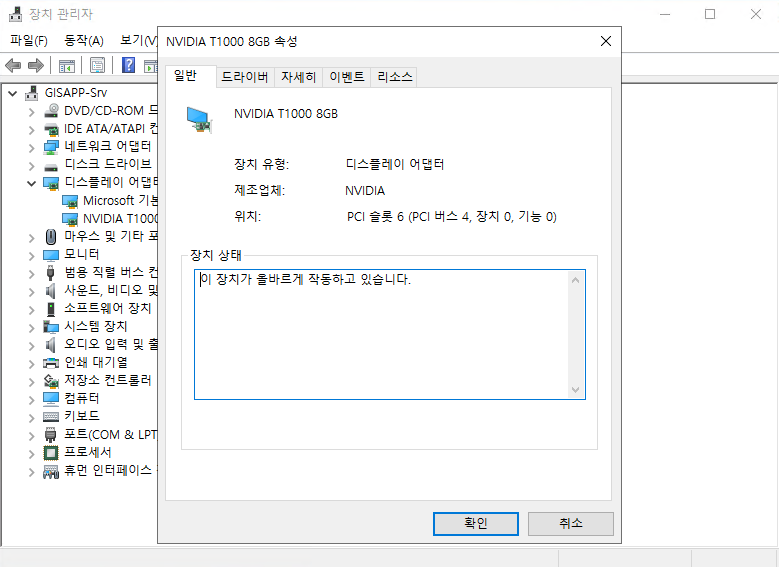

6) VM vGPU 할당 확인



7) VM에서 GPU 할당 해제

- 제어판 – 장치관리자 – 디스플레이 어댑터 – VM에 할당할 GPU 카드 속성 – 자세히 - 위치 경로 값 확인

- 해당 VM 종료

- 호스트 서버에서 PowerShell 관리자 모드로 진행



# GPU 위치 경로 변수 선언 및 할당

$locationPath = "PCIROOT(0)#PCI(0300)#PCI(0000)#PCI(0800)#PCI(0000)"

# VM에 연결된 PCI 장치 삭제

Remove-VMAssignableDevice -LocationPath $locationPath -VMName APP

# PCI 장치를 호스트 서버에 연결

Mount-VMHostAssignableDevice -LocationPath $locationPath
